Würzer Daniel
Aufbau virtueller Testumgebung
Durchführung: 18.04.2016 bis 20.05.2016
Ausgangslage
Die Schmidhauser AG, mit Sitz in Romanshorn, ist in der Forschung und Entwicklung von Frequenzumrichtern tätig. Der Standort in der Schweiz ist sehr kostenintensiv und daher muss effizient gearbeitet werden. Die Toolfrage in der Entwicklung spielt eine zentrale Rolle. Diese werden ständig aktualisiert. Zum Testen neuer Tools, wird eine weitere virtuelle Umgebung gebraucht. Damit wird der Betrieb der Produktivumgebung nicht gestört.
Das Ziel ist, eine Umgebung neu aufzubauen, zu konfigurieren und zu dokumentieren. Diese muss der Produktivumgebung möglichst gleich kommen. Die Ausfallsicherheit beschränkt sich auf virtuelle Rechner (VM), dieser muss nach Ausfall eines physikalischen Servers, auf dem anderen Server automatisch wieder hochfahren (High Availability). Das Projekt wird in Form einer IPA durchgeführt.
Hardware/Software

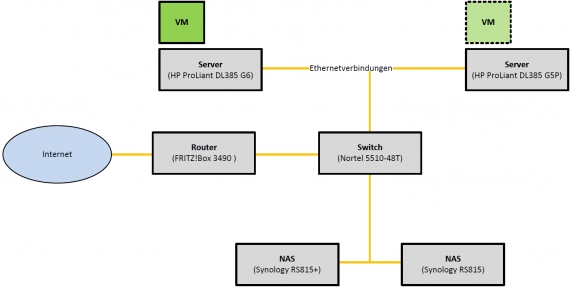

Für das Projekt stehen zwei Server, ein Switch, ein Router und zwei Network Attached Storages (NAS), eines davon bestehend, zu Verfügung. Für die Virtualisierung wird die Software 'VMware vSphere 5.1/5.5' verwendet und als Sicherungssoftware ""Veeam Backup & Replication 9'.
Vorarbeiten
Vorgängig wurde ein zweites NAS beschafft und mit einem Betriebssystem aufgesetzt.
Umsetzung
Vorgehensweise
Als Projektmanagement Methode wird IPERKA verwendet und die Tätigkeiten wurden, wie folgt, unterteilt.
-Projektplanung
-Hardwareaufbau
-Konfiguration Switch und Router
-Konfiguration NAS Systeme
-Aufsetzen der ESXi Server und Konfiguration
-Virtuelle Maschine erstellen und Installation Windows Server 2012R2
-vCenter und Veeam Backup Installation auf VM
-Konfiguration High Availability
-Konfiguration Veeam Backup
-Testen der Umgebung
Lösung
Zuerst wurde der Switch konfiguriert, diesem eine IP zugeteilt und die VLANs eingerichtet. Durch die VLANs werden die einzelnen Funktionen von VMware getrennt. Sobald der Switch konfiguriert wurde, werden die NAS Systeme eingerichtet. Für die Installation der Host Server wird das ESXi Image von VMware verwendet. Als nächstes wurde der ESXi installiert und konfiguriert. Nun können über den vSphere Client weitere Konfiguration vorgenommen werden. Danach werden die Netzwerkschnittstellen der ESXi konfiguriert und die Datenspeicherschnittstellen hinzugefügt. Als nächstes wurde eine virtuelle Maschine erstellt und mit Windows Server 2012R2 aufgesetzt. Auf diese VM wurde ""VMware vCenter"" und ""Veeam Backup & Replication"" installiert. Dies bietet die Möglichkeit mit vSphere Client auf den vCenter Server zuzugreifen und für die virtuelle Umgebung High Availability einzurichten. Zuletzt wurde Veeam Backup & Replication konfiguriert.
Resultat
Die virtuelle Umgebung funktioniert einwandfrei. Testszenarien haben gezeigt, beim Ausfall eines Servers, wird die VM auf den anderen Server automatisch verschoben und wieder hochgefahren. Tests der Backuplösung waren erfolgreich. Backups können erstellt und wiederhergestellt werden. Eine Dokumentation, mit einer Anleitung für den Aufbau der Umgebung, ist ebenfalls vorhanden.
